产品简介：

GB/T3036-94船用中心型对夹气动蝶阀

气动蝶阀(开关/调节)
　　
　　气动蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
　　
　　气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
　　
气动蝶阀的特点
　　
　　1、小巧轻便，容易拆装及维修，并可在任意位置安装。
　　
　　2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
　　
　　3、流量特性趋直线，调节性能好。
　　
　　4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
　　
　　5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
　　
　　6、密封件可更换，且密封可靠达到双向密封。
　　
　　7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
　　
　　8、该阀可设计成法兰连接和对夹连接。
　　
9、驱动方式可选择手动、电动或气动。

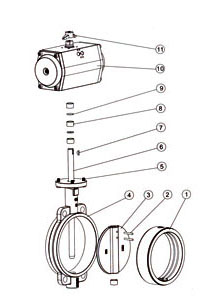

主要零件材质表

序号	零件名称	材质
序号	零件名称	Z	C	D
1	阀座	橡胶	橡胶	橡胶
2	圆锥销	45钢	45钢	不锈钢
3	蝶板	灰铸铁镀硬铬	碳钢或不锈钢	不锈钢
4	阀体	灰铸铁	碳钢	不锈钢
5	螺柱	35钢	碳钢	不锈钢
6	阀杆	45钢	不锈钢	不锈钢
7	键 Key	45钢	45钢	不锈钢
8	衬套	铜基粉末冶金	铜基粉末冶金	铜基粉末冶金
9	O形圈	橡胶	橡胶	橡胶
10	气动装置
11	位置指示器	塑料	塑料	塑料

成交0笔

产品与描述相符5分共0次评分{$review_pages}

产品列表

产品简介：

GB/T3036-94船用中心型气动蝶阀

产品概述：

气动对夹蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕

着轴线旋转，阀门初始位置根据实际需求而定，当阀门由初始位置旋转90°后即为一个动作

结束（由开到关，或由关到开），反之为另外一个动作（由关到开，或由开到关）结束。

产品特点：

1.气动对夹蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，便于安装。

2.气动对夹蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该

阀门所产生的压力降很小，故具有较好的流量控制特性。

3.气动对夹蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀

体上或附在蝶板周边。

4.气动对夹蝶阀寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封

则具有受温度限制的缺陷。

5.巧妙的楔形设计使气动对夹球阀有越关越紧的自动密封功能。

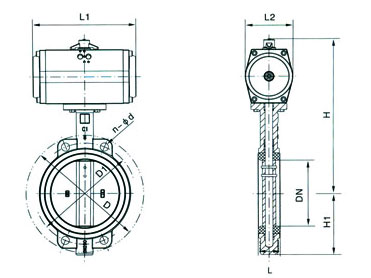

技术规范
设计依据		GB标准
设计标准		GB/12238
结构长度	对夹链接	GB/12221
连接法兰尺寸		GB/12221
实验和检验		JB/T9092

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

参数技术
公称通径	DN15-400mm
链接方式	对夹式
气缸选配	AT系列、AW系列、AT Series、AW Series
气缸形式	双作用、单作用（弹簧复位）
控制方式	开关型、调节型、三段式（开度可调）
公称压力	6、10、16bar（如需更高压力，请注明要求。）
气源压力	双作用：4-8bar、单作用：5-8bar
介质温度	W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃
环境温度	标准型：-20~80℃
阀体材质	不锈钢（P4、P6）
密封材质	丁晴橡胶（X）、聚四氟乙烯（F）、全内衬四氟乙烯（F46）

备注：其他特殊密封材质和特殊温度可根据客户要求设计选型
