产品简介：

GB/T3037-94船用对夹式双偏心气动蝶阀

GB/T 3037-1994 船用双偏心型蝶阀国家标准(GB) GB/T3037-1994 本标准规定了法兰连接尺寸按

GB569、GB2501的船用双偏心型对夹式和法兰式蝶阀的产品分类、技术要求、试验方法、检验规则、

标志、包装和贮存。本标准适用于介质为海水、淡水、空气和温度t≤70℃的原油及成品油等船舶管路系

统。

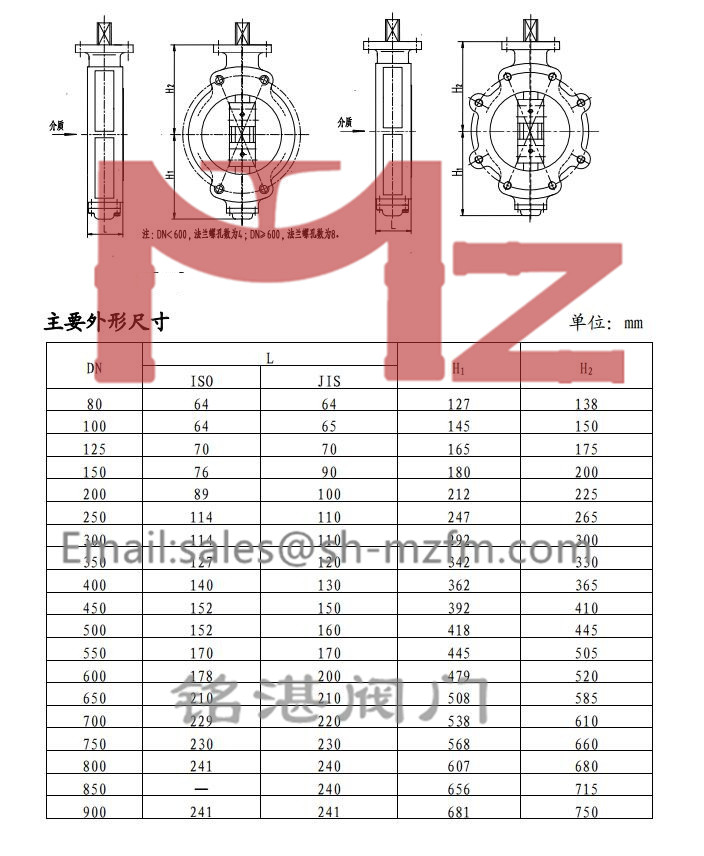

双偏心型蝶阀技术参数及使用说明 1、公称压力：0.6MPa、1.0MPa、1.6MPa；5K、10K、16K。

2、公称通径：DN80～DN1000。 3、检验标准：GB/T 600《船舶管路阀件通用技术要求》。 4

、结构长度标准：ISO 5752&JIS B 2002。 5、法兰连接标准： GB/T 2501、ISO 7005、JIS B

2220/2239/2240、DIN EN 1092。 6、适用介质：淡水、海水、空气、t≤70℃的原油、成品油。

7、对于汽油及 70℃≤t＜170℃的介质，只能用氟橡胶阀座圈。 8、阀杆材料为 1Cr17Ni2。有特殊

要求，订货时需单独说明。 9、如有防腐蚀、杆延长、安装型式等特殊要求，订货时需单独说明。

10、可与国内、国外各执行机构厂家的液动、电动、气动执行器相匹配，连接尺寸按 GB/T12223

(ISO 5211)标准或双方协商确定。

气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。

碟阀的主要优点，结构简单，体积小重量轻，造价低，气动碟阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。

蝶阀结构工作原理适用环境分析

蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边

成交0笔

产品与描述相符5分共0次评分{$review_pages}

产品列表

产品简介：

GB/T3036-94船用中心型气动蝶阀

产品概述：

气动对夹蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕

着轴线旋转，阀门初始位置根据实际需求而定，当阀门由初始位置旋转90°后即为一个动作

结束（由开到关，或由关到开），反之为另外一个动作（由关到开，或由开到关）结束。

产品特点：

1.气动对夹蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，便于安装。

2.气动对夹蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该

阀门所产生的压力降很小，故具有较好的流量控制特性。

3.气动对夹蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀

体上或附在蝶板周边。

4.气动对夹蝶阀寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封

则具有受温度限制的缺陷。

5.巧妙的楔形设计使气动对夹球阀有越关越紧的自动密封功能。

技术规范
设计依据		GB标准
设计标准		GB/12238
结构长度	对夹链接	GB/12221
连接法兰尺寸		GB/12221
实验和检验		JB/T9092

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

参数技术
公称通径	DN15-400mm
链接方式	对夹式
气缸选配	AT系列、AW系列、AT Series、AW Series
气缸形式	双作用、单作用（弹簧复位）
控制方式	开关型、调节型、三段式（开度可调）
公称压力	6、10、16bar（如需更高压力，请注明要求。）
气源压力	双作用：4-8bar、单作用：5-8bar
介质温度	W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃
环境温度	标准型：-20~80℃
阀体材质	不锈钢（P4、P6）
密封材质	丁晴橡胶（X）、聚四氟乙烯（F）、全内衬四氟乙烯（F46）

备注：其他特殊密封材质和特殊温度可根据客户要求设计选型
