G190-N超高清晰数字雷达

G190-N超高清晰数字雷达

起订量 ≥ 1 价格面议
物流
广东省广州市黄埔区茅岗路268号
成交/评价
数量
(库存)

企业资质

  • 产品详情
  • 成交0
  • 评价0

品牌 型号

产品简介:

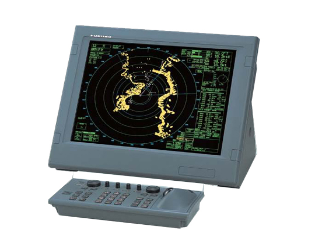

G190-N超高清晰数字雷达

性能特点

  • 全中文操作系统,多种功能集于一身,包括数字雷达、测深声纳、电子海图、GPSAISNAVTEX、视频监控、发动机监控等,在该显示器上可获得所有的航行信息

  • 25个目标自动避碰MARPA功能,并可同时显示跟踪多达100AIS目标及信息

  • 内置大容量详细3D电子海图、无须另外购买电子海图、可以通过USBCF卡更新

  • 雷达图像和电子海图叠加,导航更直观

  • 选购声纳测深模块及探头可探测水下情况达1000米深度

  • 具有双量程功能,在一个显示屏上可以同时设置显示不同量程的雷达图像

  • 可以和电脑链接,通过电脑显示雷达图像等航行信息,并可控制雷达

技术参数

综合项目

型号

G190N-5S-HD

G190N-7S-HD

G190N-9S-SHD

G190N-11S-SHD

超大量程

72nm

超小作用距离

23m

方位精度

±1°

湿度

95%

温度范围

-20°C至 +70°C

抗风力

100KT(51.4m/s)

电源电压

10.7-44VDC

电源功耗

≤154W

≤190W

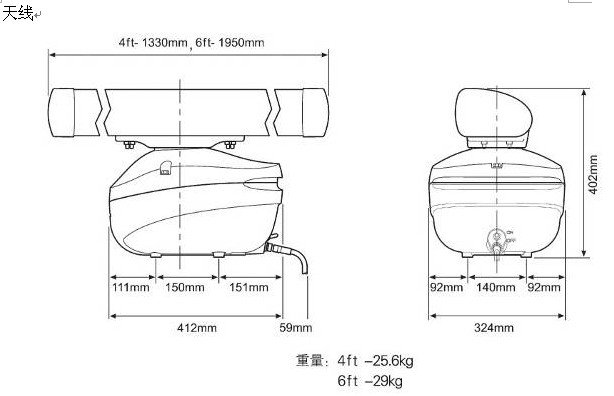

天线单元

天线单元

RA1048HD

RA1072HD

RA3048SHD

RA3072SHD

天线类型

裂缝天线

天线长度

4英尺

6英尺

4英尺

6英尺

天线转速

24转/分

波束

宽度

水平

1.85°

1.15°

1.85°

1.15°

垂直

25°

发射频率

9420MHZ±20MHZ

脉冲宽度

0.075/0.1/0.15/0.25/0.35/0.45/0.6/1.0μs

重复频率

3000/2000/1500/1300/820HZ

中频宽度

70MHZ

峰值输出功率

4KW雷达相当于常规雷达12KW

12KW   SHD雷达天线相当于常规雷达25KW

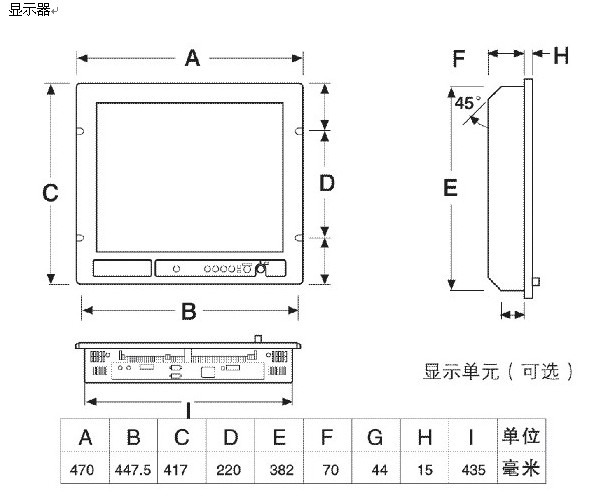

显示单元

显示器

19"彩色TFT LCD

背光亮度

250cd/m²

分辨率

1280×1024(SXGA)

防水性能

符合IP66/IP67W标准

工作温度

-15℃~55℃

背光

连续可调,具备夜间模式

调谐、增益、

海浪抑制

数控100级,自动和手动调节

接口

2xNMEA   0183输入及输出,Raymarine SeaTalk, Raymarine   SeaTalk2/ NMEA 2000,  SeaTalk hs Network(高速网络),Seatalk   NG,2 x DVI(或VGA),USB,视频输出,音频输出;海图卡插槽

显示模式

船首向上,北向上,航向向上  (真运动/相对运动)

EBL/VRM

2×EBL/VRM中心可浮动控制,EBL和VRM可同时操作

警戒区

2个,报警灵敏度可调(100级),声音报警

偏心

船首向反向的1/3、2/3半径的中心偏移

彩色尾迹显示

关, 10秒,30秒,1分钟,5分钟,10分钟

回波扩展

开(可选高或低),关

回波颜色

彩色回波显示,也可选择单色显示,回波灰度级可细分到256级

海图

内置详细海图

标准配置



型号

G190N-5S-HD

G190N-7S-HD

G190N-9S-SHD

G190N-11S-SHD

数量

天线单元

RA1048HD

RA1072HD

RA3048SHD

RA3072SHD

1

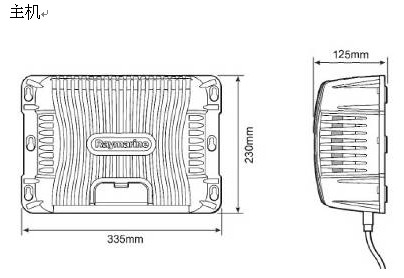

主机

GPM400

1

显示单元

19’’彩色TFT LCD

1

电缆

15米电缆

1

键盘

独立多功能键盘

1

附件

安装配件,使用说明书

1

选购件


GPS传感器

RS130

25米天线电缆

A55079D

电罗经接口

将电罗经的方位信号转换为0183信号

磁罗经感应器

将磁罗经的方位信号转换为0183信号

AIS

AIS650,   AIS350

摄像头

CAM100,CAM50

系统集成器

E55058

声纳模块

DSM300,DSM400

视频模块

GVM400



MARPA参数

目标矢量

真方位/相对方位

矢量长度

0.5/   1/ 3/ 6/ 12/ 30/ 60分钟

以本船为中心的安全区

0.1/   0.2/ 0.5/ 1.0/ 2.0nm

到达安全区的时间

3/   6/ 12/ 24分钟

安全区显示

开/关

目标历史记录

关/ 0.5/ 1/ 3/ 6分钟
