10毫米厚钢板电动卷板机现货 厂家直销河北 配置西门子电机5.5KW

10毫米厚钢板电动卷板机现货 厂家直销河北 配置西门子电机5.5KW

起订量 ≥ 1 价格22500.00
物流
江苏省常州市
成交/评价
数量
(库存)

企业资质

  • 产品详情
  • 成交0
  • 评价0

品牌 型号

FBM系列卷板机使用说明

一、       简述

1、本系列卷板机是板材卷圆、锥筒、操弧的专用机械(卷制过程见图一),广泛适用在机械设备制作及火力发电、化工、建材等工艺设备安装工程上。

2、本机为对称上调三辊式,两支下辊固定在支架上,为主动辊,上辊为可升降调节的被动辊,以适应工件卷制工艺的需要。

3、上辊调节分2种办法:

a、手动调节,由人工旋转丝杆上下运行,用S表示。

b、自动调节,由机械传动实行升降,用Z表示。

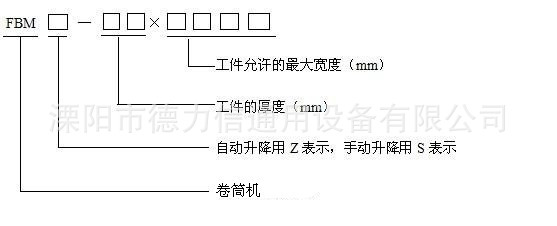

4、规格型号表示方式:


 二、       结构及传动

1、本机结构S型见图二.Z型见图三.30mm板厚以上增加液压脱套装置。

本机坚持人性化的理念,采用结构件基架机械传动,滑动轴套的设计,使其结构简单,工作可靠便于操作,易于维修。

2、本机下辊为主传辊,由电机通过园柱齿轮减速后经齿转带动旋转。

S型上辊升降由人工旋转丝杆调节。

Z型上辊升降由电机经减速机一次变速后传蜗杆蜗轮二次减速,蜗轮中心丝口带动丝杆升降。

3、电控

本机采用交流380V.50赫兹电源,S型机用可逆转换开关直接控制下辊左右旋转。Z型机配有控制柜,用二次线路控制下辊旋转及上辊升降。

三、工件脱卸

1、S型机待上辊上升后,在上下辊后端之间垫上插件,下旋前端丝杆,人工拉出上辊前轴套,然后松开前支架两边吊紧螺丝,翻倒前支架上体,即可拉出工件。

2、Z型机待上辊上升后拔去前端轴套上方的柱销,上辊继续上升使后端顶至脱件压头,翻下前端轴套座,工件即可出机。

3、30mm以上机型由于前端轴套座较重,所以采用液压装置进行轴套座的脱装。



 四、工作范围

1、本机最大工作能力范围见技术参数表(附后)

2、若板材宽度减少到60%以下,卷圆直径大于50%以上,材料屈服强度小于Q235的40%以下则板厚可适当增厚,其计算方法见图示四。

五、润滑

   对机械传动轴颈、滑动表面及齿面的合理润滑,是降低动力消耗、提高机器寿命的有效措施。因此要建立具体的润滑制度,选择合理的润滑材料。

1、本机的润滑点见机上的润滑标志牌

2、润滑材料的选择

本机所有轴套轴颈及丝杆丝口,采用点注40号机械油,减速机油箱内用HT50号机械油,齿面用钙基脂。

3、润滑制度

A.设备使用前必须加注油(脂),滑动面加至套两端有油溢出,减速机油箱内加油至标尺刻线内,齿面涂满油脂。

B.机器在工作状况下,滑动面每2小时注油一次,齿面视情况添油

C.减速机每月检查一次油位、油质;发现油少或变质水化,即刻加油或换油,每年至少换油一次

六、安装调试

1、本机为整体机械、无需安装,不设专用基础及固定螺栓,在坚硬地坪上放平即可使用

2、为避免工件超高,亦可将机器放在地坑中作业,地坑要防水,具体尺寸见图五

3、机器放置位置必须离墙,柱及障碍物至少一米以上,必须留出作业人员活动及工件回旋的安全空间

4、使用前必须检查机器的完好状况,检查运输过程中有无损坏,若发现问题,先解决再使用

5、空车正反逆转,上下运行至少15分钟,同时在轴套中加机油,冲出轴颈轴套中的毛屑杂物,使之充分磨合,产生油膜。

6、负载运行时从轻到重,慢压渐进,注意各滑动点的温度变化,一般轴颈轴套允许温度不超过70°C,轴承温度不超过80°C,齿面温度不超过50°C。

七、安全操作事项

1、操作人员应了解本机的结构、性能、熟悉控制系统的操作方法和工件的弯卷过程,严格遵守操作事项。

2、在开车停车前,电控系统的所有按钮必须置于原始位置。

3、在使用过程中,应经常检查各润滑点的供油情况,减速机要保持规定油位。

4、在运转过程中,若发现有不规则的噪音、冲击、摆动,应及时停车检修。

5、使用过程中应经常检查各传动机构和连接部位,保持无松动、无损坏。

6、不允许未经铲平焊缝、未经矫平的钢板直接在机器上进行卷制。

7、板材进入正式弯卷时必须垂直辊筒中心线。

8、在弯卷锥筒工件时,锥筒的小端必须在前支架端。

9、在卷制过程中,必须当主传动停车后才能进行上辊的升降.

10、卸件工作在机器停车后按步骤进行。

八、机器的维护及存放

正确地使用与合理维护,可以延长机器的使用寿命,并能减少修理费用。本机的维护工作主要有以下几点:

1、机器必须在运转正常和润滑良好的情况下进行工作,严格执行润滑制度。

2、制定定期的检查、修理制度。

3、所有易损零件,出现过多磨损或失去原性能要求时,应及时更换。零件若有损伤,应及时修理。

4、在使用过程中,应注意各部位的温度。

5、室外作业的机器停车后即盖上雨布,以防淋雨受潮锈蚀。

6、机器长时间不用按设备管理条例进行封存。
