产品简介：

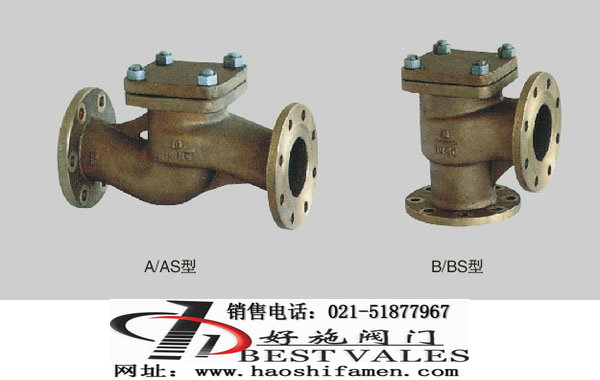

船用法兰青铜止回阀GB/T589-93

性能规范 Technical Data

公称压力 Nominal Pressure(MPa)	公称通径 Nominal Diameter(am)	适用介质 Applicable Medium
0.6	15～125	海水、淡水、滑油、燃油和 t≤250℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤250℃ steam.
1.0	65～125
1.6	65～125
2.5	15～100

主要零部件材质 Materials of Main Parts

零件名称 Parts Name	材料 Material
零件名称 Parts Name	名称 Name	牌号 Marks
阀体、阀盖、阀盘 Body/Cover/Disc	铸锡青铜 Cast Tin Bronze	ZCuSn10Zn2, ZCuSn5Pb5Zn5

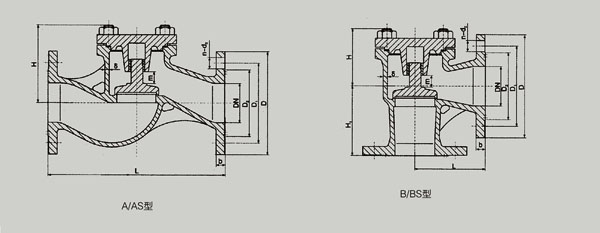

PN1.0、1.6、2.5MPa的A型、B型基本尺寸 Dimensions

公称压力 PN (MPa)	公称通径 DN (mm)	结构尺寸 Structure Dimension					壁厚 Thickness	法兰 Flange					螺栓 Bolt		升程 Lift Range m	参考重量 Weight(kg)
		L		H≈		H1		法兰 Flange					螺栓 Bolt			参考重量 Weight(kg)
		A型	B型	A型	B型	B型		D	D1	D2	d0	b	n个	Th		A型	B型
1.0	65	290	115	123	94	115	6	155	123	104	15	14	6	M14	19	12.2	11.3
	80	310	125	139	104	125	6	170	138	118	15	14	8	M14	23	16.4	14.3
	100	350	150	160	117	135	6	190	158	138	15	14	8	M14	28	24.6	22.7
	125	400	175	185	129	155	7	215	183	164	15	14	10	M14	35	37.0	30.4
1.6	125	400	175	197	143	155	7	225	187	168	17	17	10	M16	35	45.8	40.0
2.5	20	150	75	79	66	75	5	95	68	48	13	12	4	M12	6	3.6	3.5
	25	160	80	80	67	80	5	105	73	56	13	13	4	M12	7	4.3	4.1
	32	180	85	85	68	85	5	115	83	64	15	13	6	M14	9	5.0	4.8
	40	200	90	88	76	90	5	125	93	74	15	14	6	M14	12	6.3	6.0
	50	230	95	109	85	95	6	135	103	84	15	14	6	M14	15	8.6	8.2
	65	290	115	123	94	115	7	170	132	110	17	17	8	M16	19	13.5	11.5
	80	310	125	150	110	125	8	185	147	126	17	19	8	M16	23	19.8	17.3
	100	350	150	155	118	135	8	205	167	146	17	19	10	M16	28	30.5	25.7

PN0.6、1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions

公称压力PN (MPa)	公称通径DN (mm)	结构尺寸 Structure Dimension					壁厚Thickness	法兰 Flange					螺栓 Bolt		升程Lift Range m	参考重量Weight(kg)
		L		H≈		H1		法兰 Flange					螺栓 Bolt			参考重量Weight(kg)
		AS型	BS型	AS型	BS型	BS型		D	D1	D2	d0	b	n个	Th		AS型	BS型
0.6	15	130	90	84	70	90	4	80	55	40	11	12	4	M10	7	3.0	3.2
	20	150	95	84	70	95	4	95	65	50	11	12	4	M10	7	3.4	3.6
	25	160	100	84	70	100	4	100	75	60	11	14	4	M10	7	3.8	4.0
	32	180	105	90	70	105	5	120	90	70	14	15	4	M12	9	5.6	5.4
	40	200	115	101	77	115	5	130	100	80	14	16	4	M12	12	7.1	6.8
	50	230	125	110	80	125	5	140	110	90	14	17	4	M12	15	8.3	9.2
	65	290	145	122	89	145	6	160	130	110	14	17	4	M12	19	16.4	12.2
	80	310	155	153	112	155	6	190	150	128	18	19	4	M16	23	18.3	17.7
	100	350	175	162	113	175	6	210	170	148	18	20	4	M16	28	28.0	23.8
	125	400	200	182	123	200	7	240	200	178	18	20	8	M16	35	34.0	31.9
1.6	65	290	145	136	97	145	6	185	145	122	18	17	4	M16	19	15.6	14.4
	80	310	155	158	117	155	6	200	160	133	18	19	4	M16	23	22.0	20.8
	100	350	175	170	121	175	6	220	180	158	18	20	8	M16	28	36.5	31.3
	125	400	200	185	129	200	7	250	210	184	18	22	8	M16	35	43.0	37.2
2.5	15	130	90	84	70	90	5	95	65	47	14	12	4	M12	7	4.4	4.2
	20	150	95	84	70	95	5	105	75	58	14	12	4	M12	7	4.8	4.6
	25	160	100	84	70	100	5	115	85	68	18	14	4	M12	7	5.2	5.4
	32	180	105	90	70	105	5	140	100	78	18	15	4	M16	9	7.3	7.1
	40	200	115	101	77	115	5	150	110	88	18	16	4	M16	12	9.1	8.7
	50	230	125	110	81	125	6	165	125	102	18	17	4	M16	15	10.9	10.7
	65	290	145	136	97	145	7	185	145	122	18	17	8	M16	19	15.9	14.7
	80	310	155	158	117	155	7	200	160	133	18	19	8	M16	23	22.2	21.1
	100	350	175	170	121	175	8	235	190	158	22	20	8	M20	28	37.0	3.8
