CLHB PVHB便拆式船用离心泵

CLHB PVHB便拆式船用离心泵

起订量 ≥ 1 价格面议
物流
成交/评价
数量
(库存)

企业资质

  • 产品详情
  • 成交0
  • 评价0

品牌 型号

产品概述
    CLHB PVHB便拆式船用离心泵是在IS型泵、ISG型立式泵的基础上,一方面结合国外先进技术、另一方面根据本公司多年的生产经验和广大用户的宝贵经验,综合开发成功的一种结构新颖、技术领先其它同类产品的便拆立式离心泵。该系列产品经国家泵类产品检测中心镇江分中心检测认定:名项指标合格。该系列产品填补了国内空白,其综合性能达到国际同类产品现代先进水平。该项系列产品严格按国际ISO2858进行设计制造。
   该项系列产品在整体上进行大胆突破设计,泵轴采用独立的支承体,解决了原ISG及ISW型泵加长轴靠电机轴承支承的不足之处,叶轮、泵体采用现代优秀水力模型设计制造,消除立式泵的轴向力及径向力,使泵轴处的轴承和电机轴承仅受微弱的轴向力及径向力,电机采用Y系列标准电机,整台泵采用便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮等到易损件不方便的难题。
该项系列泵与国内现类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等无可代替的优点,是替代的ISG型立式泵、IS型离心泵、S型双吸泵等到常规离心泵的最理想产品。

性能、型号
泵性能范围:
额定流量Qn=4.4m3/h ~ 1450m3/h;
额定压力Pn=0.125MPa~1.25MPa(扬程1.25m~125m);
转速n=2900r/min、1450r/min、970/min;
泵最大工作压力 P≤1.6MPa(P=P0+Pn)
(P0为泵进口压力)
泵进出口口径40mm~350mm
主要用途
(1) CLHB PVHB型泵用于采暖、船舶、冷冻水系统和灌溉装置中的无腐蚀的冷水和热水。
(2) CLHB PVHB型泵用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。
工作条件
(1)介质温度:T=-20 ℃ +120 ℃ ;
(2)环境温度T≤40 ℃ ,环境温度不超过95%

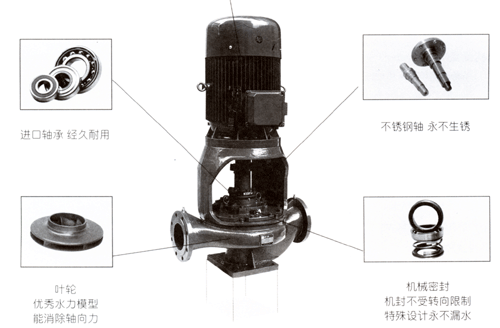

结构优点
(1)泵轴与电机轴采用硬性连接,振动小、噪音低;
(2)泵进口口径相同,能象阀门一样安装在管路的任意位置,且装有底盘,使泵安装简便、稳固;
(3)泵轴有独立的支承点,使电机轴承运行可靠;
(4 用强制环流的不受转向限制的特殊结构机械密封,运行可靠、寿命长。
(5)独特的安装结构大大缩小泵的占地面积,节约建设投资30%~50%。
(6)完美的设计确保泵无泄漏、长寿命运行,节约运行管理费40%~70%。
传 动
通过电机联轴器,由电机驱动泵,从传动端看,泵为顺时针方向旋转。

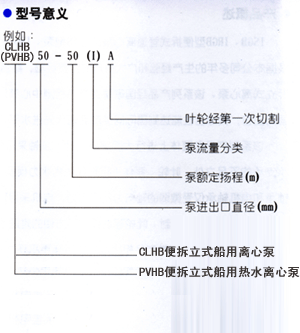

型号意义

材 质
泵壳:铸铁、球墨铸铁、铸钢、不锈钢、铜合金
叶轮:铸铁、铜合金、不锈钢
泵盖:铸铁、不锈钢 泵轴:45、不锈钢
安装说明
1、安装时管路重量不应加在水泵上,应有各自的支承体,以免使泵变形影响运行性能和寿命。
2、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口的附近安装一只压力表,以保证在额定扬程式和流量范围内运行,增长水泵的使用寿命。
3、泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象。
4、安装后拨动泵轴,叶轮不应有摩擦声或卡死现象, 否则应将泵拆开检查原因。
5、泵的安装方式分为硬性联接和柔性联接两种。

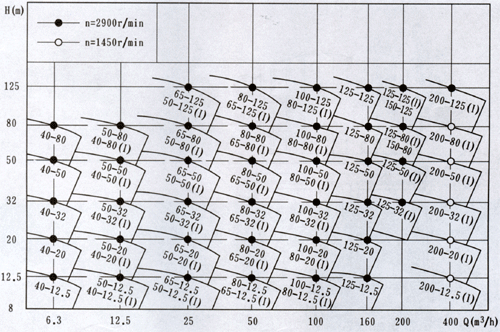

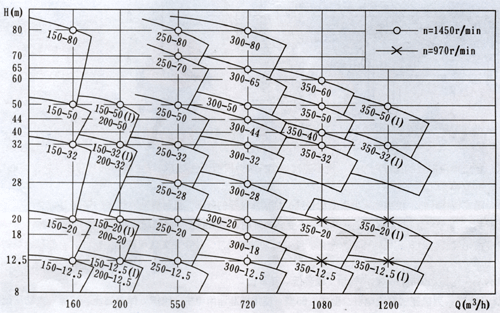

型谱图

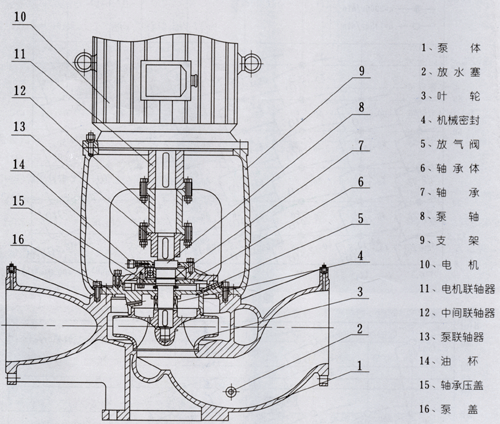

结构说明

泵体:管道连接形式的螺旋形泵壳,采用现代最优秀水力模型设计制造,法兰符合GB4216.5,并带有Rp1/4或Rp3/8测压口。
叶轮:闭式铸铁叶轮,优秀的水力模型和特殊的结构保证泵的效率,且可靠地消除泵的轴向力。
机械密封:用于水温150 ℃ 以下免保养,并不受转向限制。特殊的设计保证动环的补偿性和密封性。
泵轴:优化设计的泵轴和联轴器融为一体,缩减传动轴的尺寸,使泵更安全可靠地运行,并且使整台的体积减小。
泵轴承:采用进口NTN或NSK精密轴承,噪音低、寿命长。
电机:Y或Y2系列鼠笼式交流电机,型式:B5型。使用标准通用电机,维护、保养方便、快捷,大功率配有轴承润滑保养注油孔装置。
